Периметр — единая платформа раннего обнаружения

Мультиспектральный анализ данных с РЛС, видео, радиоперехвата, радиопеленга, акустических сенсоров и систем связи в единой сети.

Техническое задание на разработку единой платформы раннего обнаружения низколетящих целей на основе мультиспектрального анализа. Платформа разработана с возможностью анализа информации с различных источников данных: видео, радиоперехват, радиолокация, радиопеленг, акустические сенсоры и объединена в единую сеть с помощью современных систем передачи данных.

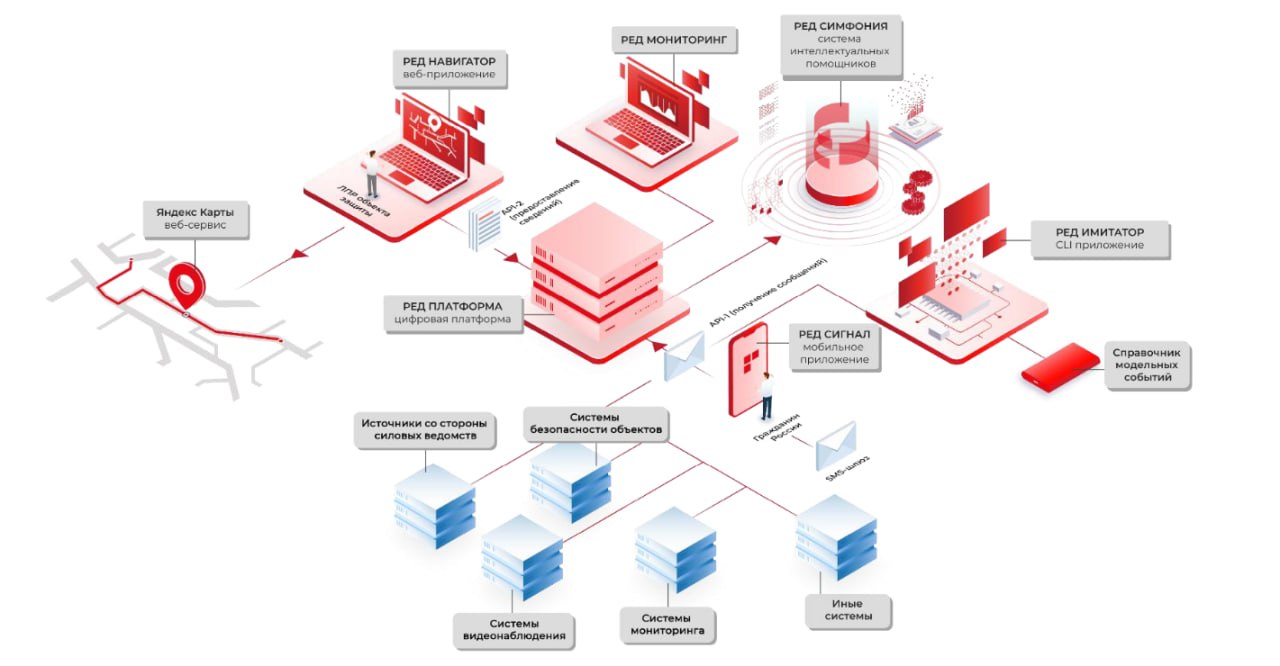

Общая архитектура платформы «Периметр»

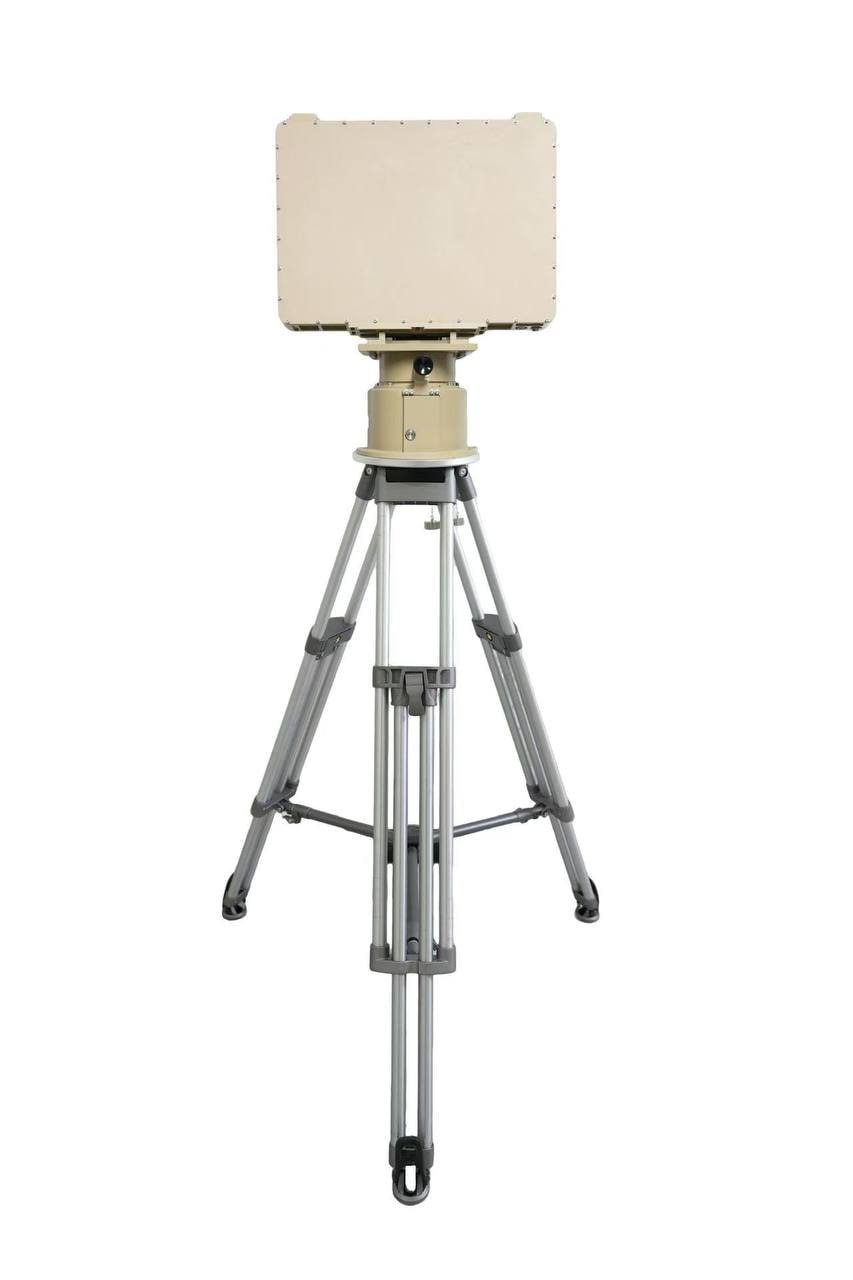

РЛС RS-800

RS-800 — это трёхмерная радиолокационная система, способная вести интегрированное воздушное и наземное обнаружение. Она может быстро обнаруживать и непрерывно сопровождать такие цели, как БПЛА, самолёты и птицы, одновременно отслеживая наземные цели (людей и транспортные средства), а также надводные цели (суда).

Используя технологию одновременного многолучевого формирования и высокопроизводительные методы обработки сигналов, данный радар способен быстро и точно определять положение и параметры движения целей даже в сложных многоцелевых средах с высокой плотностью. Радар работает в режиме непрерывного излучения с низкой выходной мощностью, что значительно повышает его устойчивость к радиоперехвату по сравнению с импульсными системами.

В составе кооперативной системы обнаружения данный радар может выполнять функцию основного сенсорного модуля, предоставляя высокоточные данные о целях другим датчикам (таким как оптико-электронные системы, средства отпугивания птиц) для обеспечения точного наведения.

Данный радар подходит для широкого применения в различных областях, включая охрану важных объектов, низковысотную экономику, обнаружение птиц в аэропортах, управление воздушным движением, а также оборону границ и побережий.

Особенности продукта

Высокая точность обнаружения: Радар построен на основе передовых алгоритмов обработки сигналов и архитектуры системного оборудования. Он демонстрирует выдающуюся точность измерения дальности, скорости, азимута и высоты, обеспечивая стабильные и точные данные для принятия командных решений и контрмер по сопровождению целей.
Широкозонное обнаружение большой ёмкости: Радар использует механическое сканирование по азимуту и технологию цифрового формирования диаграммы направленности (DBF) по углу места, обеспечивая круговой обзор 360°. Благодаря высокопроизводительному процессору сигналов обеспечивается обнаружение и сопровождение множества целей в реальном времени по всему полю обзора, что позволяет эффективно работать в сложных крупномасштабных многоцелевых сценариях.
Высокая частота обновления и точное сопровождение: При высокой частоте обновления и использовании передовых алгоритмов фильтрации траекторий радар значительно повышает свои возможности по сопровождению высокоскоростных и высокоманевренных целей.
Высокая чувствительность обнаружения и низкий уровень ложных тревог: Благодаря сложной технологии подавления помех радар эффективно выделяет слабые сигналы целей в сложной электромагнитной обстановке с сильными отражениями от подстилающей поверхности или метеообразованиями, сохраняя при этом крайне низкую вероятность ложной тревоги, что значительно повышает эффективность работы радара.
Высокая устойчивость к помехам от подстилающей поверхности: Обладая исключительной различимостью целей на фоне помех, радар способен непрерывно и стабильно сопровождать сверхнизколетящие движущиеся цели в условиях городской застройки с сильными отражениями.
Превосходная устойчивость к радиоперехвату: Использование непрерывного режима работы с низким уровнем выходной мощности значительно снижает риск радиоперехвата по сравнению с импульсными радарами, обеспечивая более высокую помехозащищённость и скрытность.
Простота эксплуатации и портативность: Интеллектуальный интерфейс человеко-машинного взаимодействия обеспечивает быстрое и лёгкое освоение. Аппаратная часть выполнена по лёгкой модульной конструкции, что позволяет быстро разворачивать и сворачивать систему, обеспечивая высокую мобильность.

Технические характеристики

Диапазон частот: Ku-диапазон

Технология: Механическое сканирование по азимуту + цифровое формирование луча по углу места (DBF)

Дальность обнаружения: 15 км

Максимальная высота обнаружения: 2000 м

Мёртвая зона: 50 м

Охват по азимуту: 360°

Диапазон измеряемых скоростей: 1–150 м/с

Малый БПЛА (RCS = 0,01 м², DJI Phantom 4): ≥ 8 км

Средний БПЛА (RCS = 1 м²): ≥ 15 км

Автомобиль, вертолёт (RCS = 5 м²): ≥ 15 км

Точность определения дальности: ≤ 5 м

Точность определения скорости: ≤ 0,5 м/с

Количество одновременно сопровождаемых целей: ≥ 300

Видеонаблюдение (триоскопия)

Триоскопический способ селекции по дальности множественных объектов заключается в формировании изображений тремя идентичными видеокамерами, установленными на небольшом базисе относительно удалённого фона, при этом главные оптические оси их объективов параллельны друг другу, а сами видеокамеры образуют три разнонаправленные стереопары.

Основные преимущества триоскопической системы обнаружения:

Позволяет выявлять цели и оценивать расстояние до них в текущий момент времени, а не на основе анализа последовательности кадров.
Существенным образом поднимает эффективность обнаружения малоразмерных объектов на сложном динамически изменяемом фоне и снижает вероятность ложного срабатывания, т.к. целью может считаться лишь воздушный объект, одновременно присутствующий во взаимосвязанных позициях на трех независимых изображениях разных видеокамер.
Одновременный анализ изображений по трем разнонаправленным стереопарам позволяет также различать множественные идентичные БЛА в группе, тогда как при использовании одной стереопары возможны ошибки в случае нахождения БЛА в плоскости стереосдвига.

Разрабатываемые ОСЦ являются сетевыми IP системами, которые можно объединять через проводные или беспроводные линии связи в единый комплекс.

Разрабатываемые стереоскопические (как вариант - триоскопические) оптико-электронные системы (ОСЦ) одновременного обнаружения и целеуказания множественных БЛА в воздушной полусфере различаются на:

наземные стационарные ОСЦ дальнего обнаружения (с возможностью подъема на необходимую высоту);
наземные малогабаритные ОСЦ ближнего обнаружения, предназначенные как для мобильного использования на транспортном средстве, так и для создания распределенной сети малогабаритных ОЭС в целях организации сплошного контроля окружающего пространства в условиях пресеченной местности, застроек.

Стационарный выдвижной вариант ОСЦ

Мобильный выдвижной вариант ОСЦ

Связь

В платформе предусмотрено объединение средствами волоконно-оптических сетей на скоростях до 1 Гбит/с в случае наличия транспортной инфраструктуры.

В случае отсутствия линий ВОЛС, возможно подключение через различные системы беспроводного широкополосного доступа. Например:

Inwave TRX-8

Универсальная широкополосная система связи предназначена для организации мультисервисной цифровой радиосвязи стационарных и подвижных объектов на расстояниях до 500 км при наличии и отсутствии прямой видимости между антеннами.

Диапазон рабочих частот: 1500 МГц
Максимальная скорость передачи данных: 300 Мбит/с
Дальность: 500 км на скорости 10 Мбит/с, 330 км на скорости 25 Мбит/с, 240 км на скорости 50 Мбит/с

А также иных систем БШПД, поддерживающих семейство протоколов IEEE 802.11.

Так же интегрирована система передачи коротких сообщений через MESH передатчики.

Перехват видео с FPV дронов

Разработано устройство перехвата видео с вражеских дронов формата CVBS PAL/NTSC. Работа в диапазоне от 1000 до 10000 МГц, позволяет видеть «глазами» операторов противника.

Дистанция перехвата с направленными антеннами до 30 км.

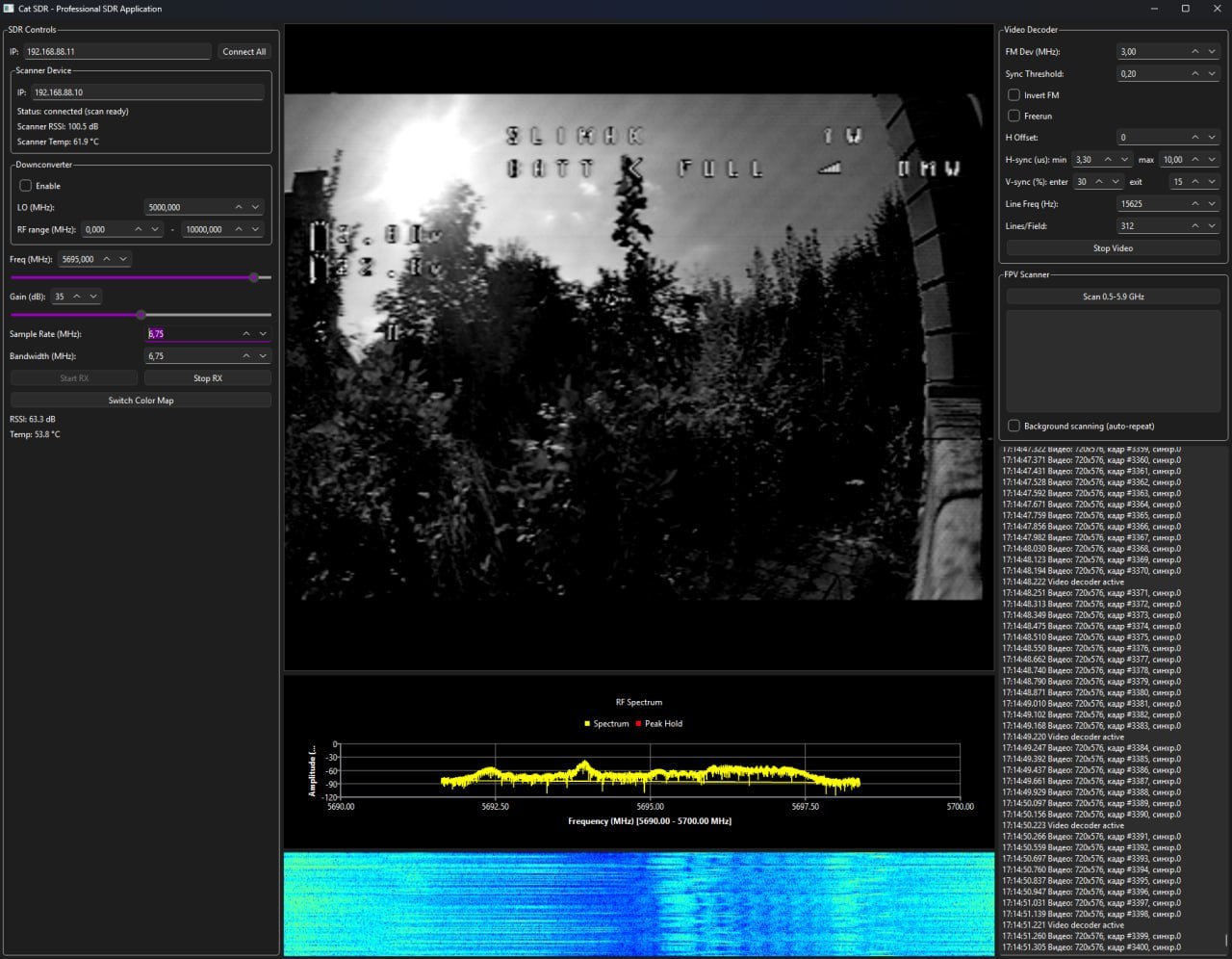

Устройство перехвата видео FPV-дронов

Система удалённого управления дронами-перехватчиками

Рабочие частоты:

Управление ERLS 400-2400 МГц
Аналоговое видео 1000-6000 МГц
Цифровое видео 5800 МГц

Позволяет управлять дронами-перехватчиками из безопасного расположения, не подвергая воздействию операторов, а также расширяет зону управления фактически до границ установки НСУ.

Дроны-перехватчики «Стриж»

Идеальное сочетание скорости и интеллекта

Дроны «Стриж» объединяют технологии дронов и ракетную мощь. Ориентирован на перехват БПЛА самолетного типа и квадрокоптерного типа. Работа начинается с захвата цели и одного нажатия курка, дальше включается в работу AI машинное зрение, дрон летит на перехват БПЛА противника со скоростью 220-300 км/ч и поражает цель кинетической энергией, задание выполнено!

Поразительная скорость: ракетный привод, преодоление воздушного барьера
Превосходная маневренность: гибкое управление, адаптация к сложным условиям
AI-интеллект: продвинутые алгоритмы, точный и стабильный полёт

Размер корпуса: 300 × 280 × 280 мм

Внешний вид и материалы:

Компактный обтекаемый дизайн: оптимизирован для высокоскоростного прохождения, снижает сопротивление воздуха.
Высокопрочные композитные материалы: стабильность и долговечность при сочетании лёгкости и прочности.
Научно-технологическая эстетика: простой линейный дизайн, красивый и функциональный.

Время полёта: до 10 минут.
